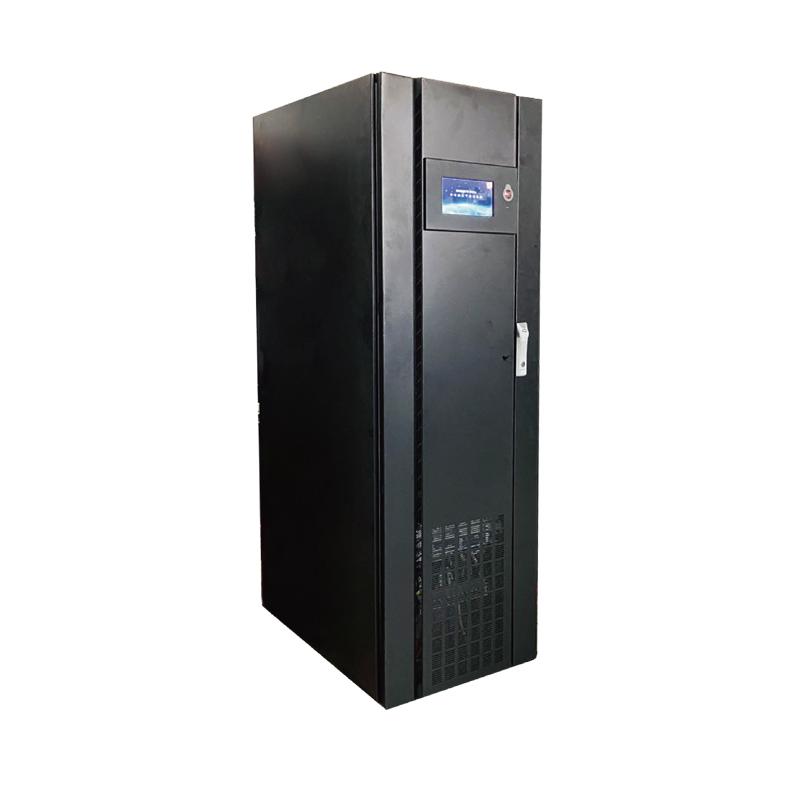

El SAI Propoweress serie HQ33 de potencia media/alta cumple con el estándar de grado militar para garantizar la fiabilidad y durabilidad del producto. Además, Propoweress presenta un diseño compacto que minimiza el espacio ocupado. La serie HQ33 se utiliza ampliamente en aplicaciones industriales, en entornos hostiles y en entornos eléctricos complejos, como proyectos petroquímicos, plantas de fabricación, ferrocarriles, hospitales, oficinas gubernamentales, proyectos militares, etc.
Confiabilidad
ilidad
Diseño DSP+CPLD
Ventilador redundante N+1, sistema de enfriamiento de velocidad variable.
Inversor IGBT con transformador de aislamiento de salida
Capacidad de carga desequilibrada del 100%
Función de arranque en frío
Flexible y de alta eficiencia
FP de salida = 0,9
THDi extremadamente bajo (opcional)
Máximo paralelo 8 unidades
Ocupación mínima del espacio
Configuración flexible de batería: 29-34 unidades
Gestión inteligente de baterías E-BAT
Puerto de comunicación RS232/RS485, SNMP opcional
Función de protección integral
Función de autodiagnóstico para evitar fallas al encender.
Protección contra sobretensión, sobrecarga, cortocircuito, sobretemperatura, batería y voltaje de carga.
Interruptores de entrada, salida, bypass y mantenimiento estándar.
Detección inteligente de interruptores, protección activa
Diseño “LF&LV”, mayor confiabilidad

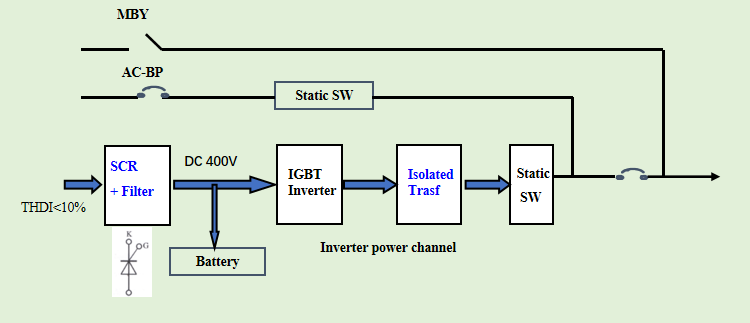

La serie HQ33 utiliza un rectificador de frecuencia SCR (50 Hz) y un transformador de aislamiento de salida integrado (con función de refuerzo de aislamiento). Como resultado, la batería puede conectarse directamente al bus del SAI sin CC/CC, y la tensión de CC interna es de 400 V. El transformador de salida soporta eficazmente las sobretensiones y las interferencias eléctricas de la carga. Estos LF y LV mejoran significativamente la fiabilidad del sistema.
Recubrimiento conformado de PCB

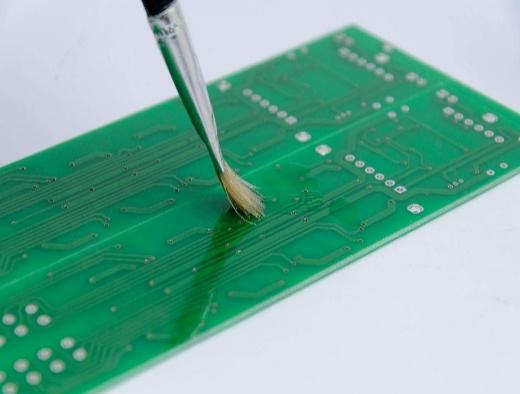

El tratamiento de recubrimiento conformado protege eficazmente la PCB del polvo, la humedad y otras sustancias corrosivas. Este tratamiento aumenta significativamente la durabilidad y la estabilidad del circuito eléctrico y sus componentes, lo que hace que el HQ33 sea ideal para aplicaciones en entornos hostiles, como la industria del petróleo y el gas, proyectos costeros, etc.

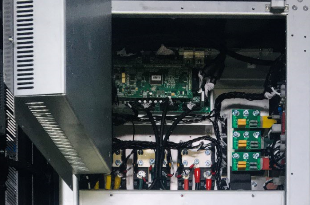

Gabinete PCBA independiente
Evada cuenta con un diseño especial para el gabinete PCBA independiente. Este diseño reduce significativamente las interferencias EMC, lo que permite que el SAI funcione perfectamente incluso en entornos eléctricos y magnéticos muy complejos, como aplicaciones en hospitales, centrales eléctricas y fábricas.
Túnel de enfriamiento doble independiente

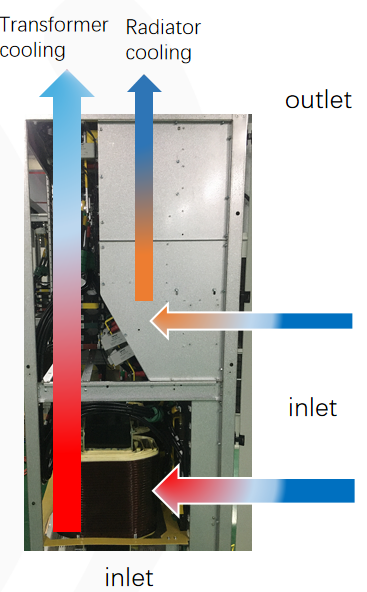

El HQ33 presenta un diseño de doble túnel de refrigeración independiente. Un túnel refrigera el transformador y el otro el radiador y la PCBA. Este diseño maximiza la eficiencia de refrigeración y protege la PCBA y otras piezas sensibles del calor y el polvo.

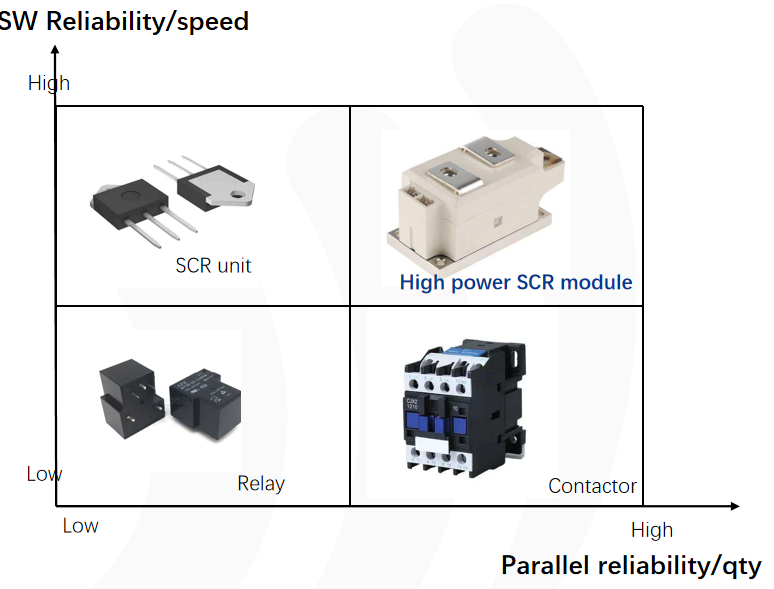

El UPS HQ33 utiliza el módulo SCR de alta potencia. En comparación con las unidades SCR pequeñas tradicionales, el relé o los contactos, el módulo SCR de alta potencia tiene muchas ventajas, como una mayor velocidad de conmutación, una mayor confiabilidad de conmutación, un mejor rendimiento en paralelo y una mayor flexibilidad en paralelo.
Control compuesto “1+1”
En cuanto al hardware, el HQ33 utiliza DSP+CPLD para garantizar un funcionamiento rápido y preciso del SAI. En cuanto al software, incorpora control de doble lazo y compensación armónica, lo que garantiza la dinámica y estabilidad del sistema. Como resultado, el HQ33 ofrece una THDV inferior al 2 %.
Interfaz fácil de usar

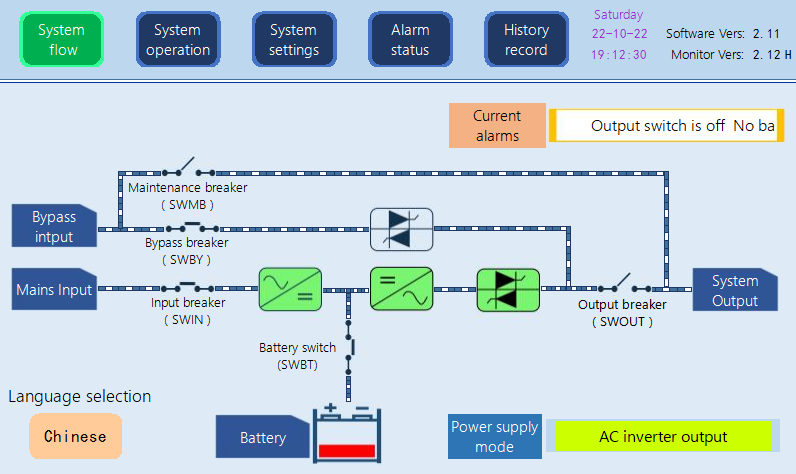

El HQ33 está equipado con una pantalla táctil de 7 pulgadas. Su amplio diseño permite visualizar claramente el estado dinámico de los 4 interruptores, el estado de funcionamiento, el estado de la carga, el estado de la red eléctrica y el estado de la batería del SAI. Esto permite a los usuarios supervisar el estado de funcionamiento del equipo y los cambios en el entorno de aplicación en cualquier momento.
Sistema de Monitoreo Inteligente

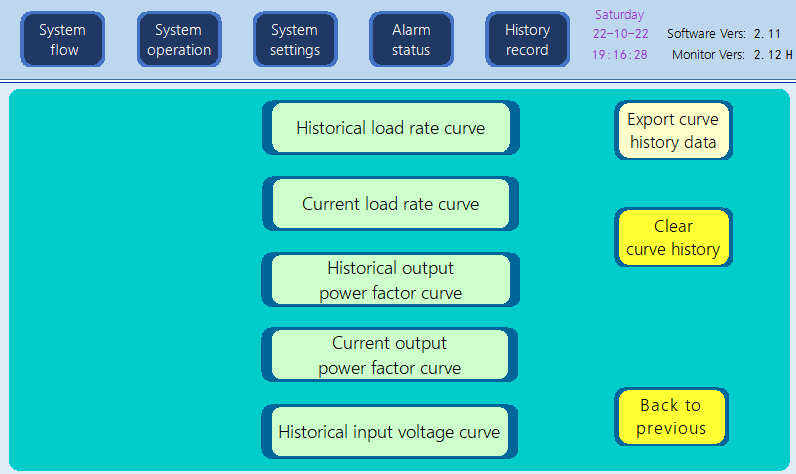

Además de mostrar la información de operación en tiempo real, el monitoreo HQ33 puede generar el logotipo de operación y mostrar el registro histórico, como la curva de tasa de carga, la curva de PF de salida, la curva de voltaje de entrada, etc. Esta función es muy útil para el análisis de datos y el mantenimiento del sistema.
mi
-
Gestión inteligente de baterías BAT

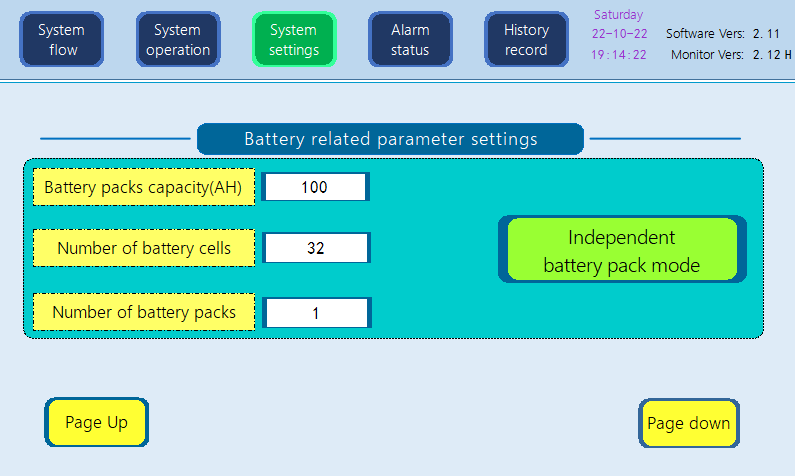

Propoweress ha desarrollado su propia gestión inteligente de baterías. El SAI HQ33 ofrece una gran flexibilidad en la configuración de baterías. Admite de 29 a 34 baterías con ajuste de número impar. La corriente de carga es ajustable de 10 a 40 A. El SAI admite arranque en frío de baterías, sistema de baterías comunes en paralelo y función de prueba de descarga de baterías. Por último, pero no menos importante, el SAI también es compatible con baterías de litio.
Actuación
|
Modelo |
HQ3310 |
HQ3320 |
HQ3330 |
HQ3340 |
HQ3360 |
HQ3380 |
HQ33100 |
HQ33120 |
HQ33160 |
HQ33200 |
HQ33300 |
HQ33400 |
|
Capacidad |
10 kVA |
20 kVA |
30 kVA |
40 kVA |
60 kVA |
80 kVA |
100 kVA |
120 kVA |
160 kVA |
200 kVA |
300 kVA |
400 kVA |
|
Aporte |
||||||||||||
|
Voltaje nominal |
380/400/415 V CA, trifásica + N + PE |
|||||||||||
|
Rango de voltaje |
± 25 % |
|||||||||||
|
Frecuencia nominal |
Detección automática de 50/60 Hz |
|||||||||||
|
Rango de frecuencia |
45 Hz ~ 65 Hz |
|||||||||||
|
Derivación |
||||||||||||
|
Voltaje nominal |
380/400/415 V CA, trifásica + N + PE |
|||||||||||
|
Rango de frecuencia nominal |
±15 % （ ± 10 % ， ± 20% configurable en pantalla ） |
-40% ， +20% configurable |
||||||||||
|
Frecuencia nominal |
50/60 Hz |
|||||||||||
|
Rango de frecuencia |
±2 % （ ± 5 % configurable en pantalla ） |
±2% , ±5% , ±10% , ±20% configurable |
||||||||||
|
Interruptor inversor/derivación |
<1 ms |
|||||||||||
|
Capacidad de sobrecarga |
150% dura 10 minutos ； 175% dura 1 min ； 200% durante 18 segundos. |
|||||||||||
|
Producción |
||||||||||||
|
PF de salida |
0.8(0.9 opcional) |
|||||||||||
|
Voltaje nominal |
380/400/415 V CA, trifásica + N + PE |
|||||||||||
|
Voltaje de fase |
220 (200 ~ 244 V configurable en pantalla) |
|||||||||||
|
Factor de cresta |
3 ： 1 |
|||||||||||
|
Distorsión armónica total |
<2%@100% de carga lineal ； <4% al 100% línea no lineal |
|||||||||||
|
Precisión de voltaje |
± 1 % |
|||||||||||
|
Respuesta de voltaje transitorio |
± 5 % ＜ 10 ms |
|||||||||||
|
Sobrecarga |
110%~125% dura 10 minutos ;＜ 150% dura 1 minuto. |
|||||||||||
|
Eficiencia del sistema |
≥93% al 100% de carga |
|||||||||||
|
Entrada de batería |
||||||||||||
|
Voltaje de CC |
384 (360~408 configurable) |
|||||||||||
|
Corriente de carga |
10-40 A (ajustable) |
|||||||||||
|
Sistema |
||||||||||||
|
Comunicación |
RS232 o RS485 （ MODBUS ） |
|||||||||||
|
Laboral |
0 ~ 40 °C |
|||||||||||
|
Humedad |
0~95 % （ sin condensación ） |
|||||||||||
|
Altitud |
<1000M sin reducción de potencia ， > 1000M, reducción del 1% si se incrementa cada 100 metros |
|||||||||||
|
Ruido |
≤65 dB a 1 M |
|||||||||||
|
Físico |
||||||||||||
|
Ancho x Profundidad x Alto (mm) ） |
500 x 600 x 1200 |
500 x 800 x 1600 |
700 x 800 x 1800 |
1245x855 x1900 |
1640x855 x1900 |
2265x855 x1900 |
||||||
|
Peso （ kilogramo ） |
183 |
216 |
245 |
287 |
342 |
385 |
412 |
435 |
520 |
1075 |
1630 |
2150 |
*Las especificaciones están sujetas a cambios sin previo aviso.
Caso de producto 1 Central eléctrica de Baoji

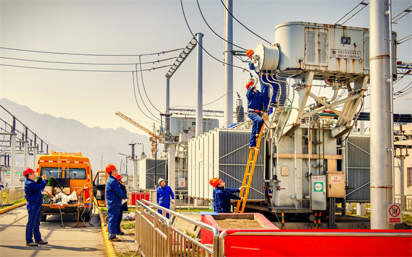

El UPS de 40 kVA de tres entradas y tres salidas de la serie Evada HQ proporciona una garantía de suministro de energía segura, confiable, ecológica y de ahorro de energía para la distribución de energía de Baoji Power Supply Company.
Caso de producto 2 Red eléctrica estatal de Shaanxi
El UPS de frecuencia eléctrica de 40 kVA con tres entradas y tres salidas de la serie Evada HQ proporciona un suministro de energía seguro, confiable, ecológico y de ahorro de energía para la distribución de energía de la sala de computadoras de Shaanxi State Grid Company.
