Capacidad: Interruptor 30-1000A
Modo
Fuente de alimentación
Características: Integrado con alimentación de comunicación, distribución de energía CA y CC; Rectificador modular con función de intercambio en caliente; Compatible con baterías LiFePO4 y baterías de plomo-ácido

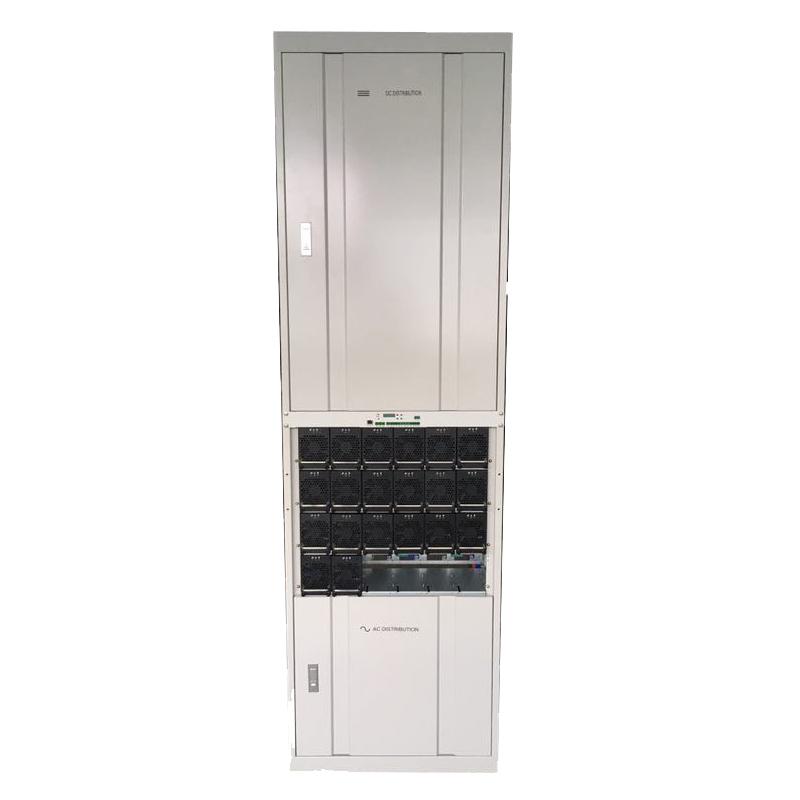

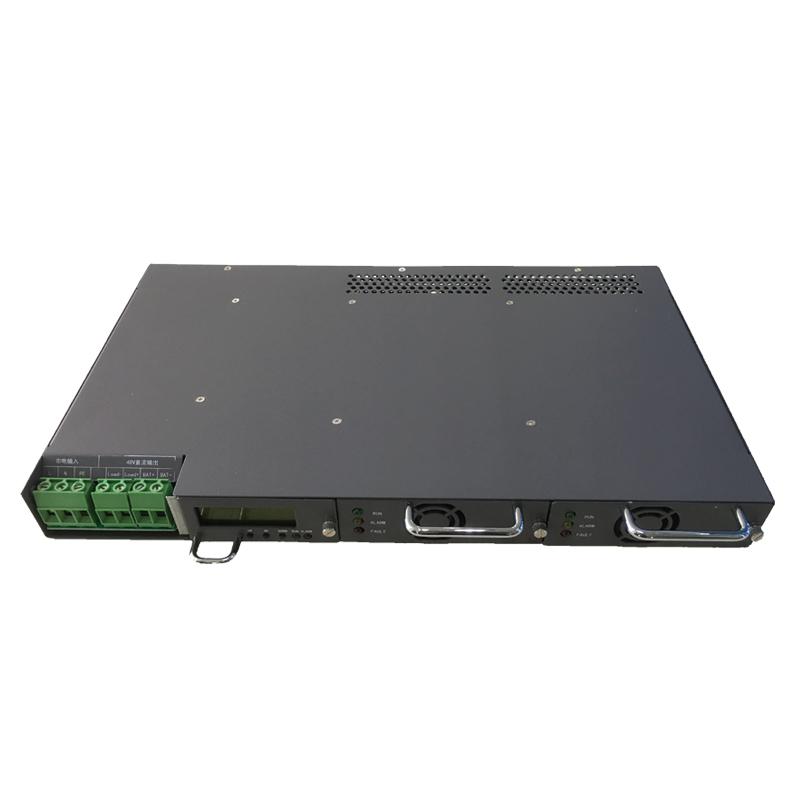

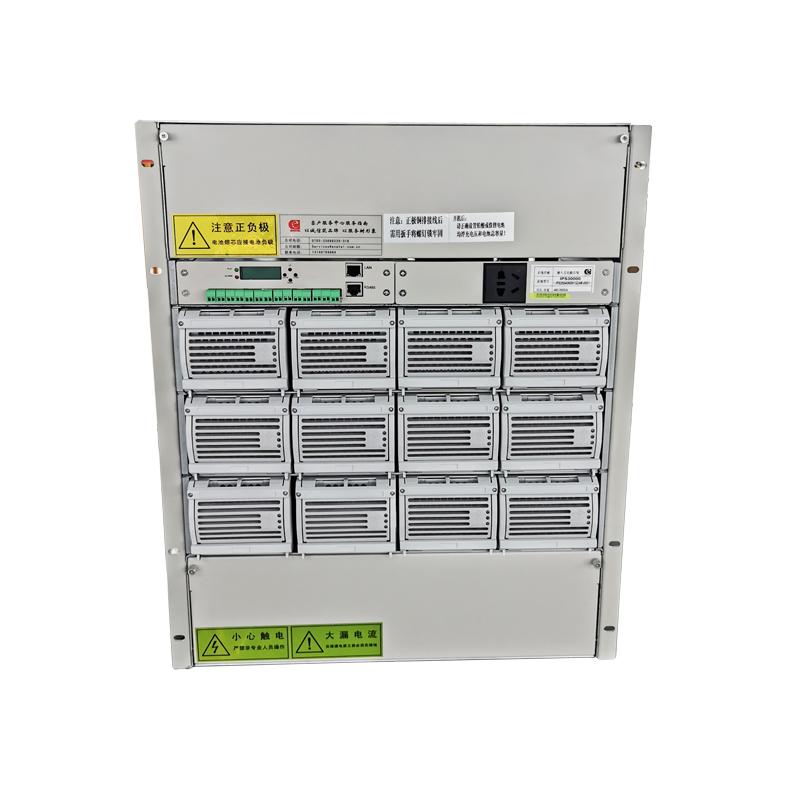

Descripción: La serie E48 es una fuente de alimentación de modo conmutado para telecomunicaciones con capacidades de 30 A a 1000 A.
Campo de aplicación
Estaciones base, centros de conmutación de tamaño pequeño y mediano, comunicaciones en red de ondas, comunicaciones por satélite, comunicaciones de datos, centros de datos, etc.
Características de rendimiento
Alta confiabilidad
1. Rango de entrada de red ultra amplio: más adecuado para entornos de red hostiles.
2. Gestión perfecta de la batería: con funciones de compensación de temperatura, ecualización automática,
Control de carga flotante, regulación automática de voltaje, cálculo de la capacidad de la batería y prueba de batería en línea.
3. Adopte tecnología avanzada de control de CPU y microprocesador múltiple para hacer que la fuente de alimentación conmutada sea más estable y más confiable.
Excelente diseño
1. El módulo rectificador adopta tecnología intercambiable en caliente no destructiva para lograr un tiempo de reemplazo de menos de 1 minuto.
2. Compatible con baterías LiFePO4 y baterías de plomo-ácido para diferentes escenarios de aplicación.
3. Tecnología de corrección del factor de potencia activa con control digital con factor de potencia de entrada de 0,99 para evitar la contaminación de la red.
Protección perfecta
1. Con protección contra sobretensión y subtensión de entrada, protección contra sobretensión y subtensión de salida, protección contra cortocircuitos, protección contra sobrecorriente, protección contra rayos, protección de alarma de falla del ventilador, visualización de fallas, almacenamiento de registro de alarma histórico y otras funciones para garantizar el funcionamiento confiable del equipo de carga.

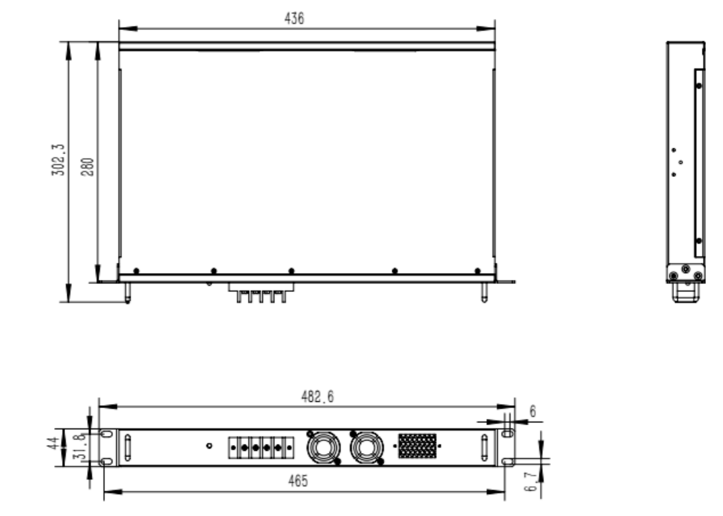

Dimensiones:
Actuación
|
1.Entrada |
|||||
|
Artículo |
Parámetro |
Unidad |
Observación |
||
|
Rango de voltaje de entrada |
Inicio 140—290 |
Vacaciones |
El rango de voltaje de entrada es el voltaje de fase de CA trifásica y el voltaje de arranque del sistema debe ser mayor o igual a 140 VCA. |
||
|
Corriendo 90-290 |
|||||
|
Voltaje nominal |
220 |
Vacaciones |
Voltaje de fase |
||
|
Frecuencia de voltaje |
43—67(El valor típico es 50/60) |
Hz |
|||
|
PF |
≥0,99 |
Condición de trabajo a plena carga |
|||
|
2.Salida |
|||||
|
Artículo |
Parámetro |
Unidad |
Observación |
||
|
Voltaje nominal |
-53.5 |
Vcc |
Entrada 220Vac |
||
|
Rango de voltaje |
-42 ~ -58 |
Vcc |
Ajustable mediante monitorización (condición de prueba: sin carga) |
||
|
Capacidad de un solo módulo |
30 o 50 |
A |
Configuración flexible según necesidades |
||
|
Corriente de salida |
30 ~ 1000 |
A |
En condiciones de salida nominal, se garantiza una salida de 300 A con una entrada de 90-176 V CA. |
||
|
Ondulación y ruido de salida |
≤200 |
mVp-p |
El ancho de banda del osciloscopio deberá ser 20 MHz, y la sonda se conectará en paralelo con un condensador de 10 u + 104 |
||
|
Retardo de salida de encendido |
3 ~ 8 |
S |
Entrada 220 VCA, la entrada de CA se calcula después de El contactor de CA se activa 。
|
||
|
Precisión de estabilización de voltaje |
≤±1% |
||||
|
Ruido
|
Voltaje de ruido de banda ancha |
≤100 |
mV |
3,4—150 kHz |
|
|
≤30 |
mV |
150—30 MHz |
|||
|
Índice |
Teléfono Voltaje de ruido de peso |
≤2 |
mV |
||
|
Dinámica Respuesta |
Excederse Amplitud |
△ V ： ≤5 |
%Vo |
Cambio de carga del 25% al 50% o del 50% al 75% o del 50% al 50% |
|
|
Recuperación Tiempo |
△ el ： ≤500 |
µS |
|||
|
Desequilibrio en la distribución actual |
≤5% |
Módulo paralelo 50%—100% Salida nominal （ Los módulos de potencia pueden funcionar en paralelo ） |
|||
|
Coeficiente de temperatura |
±0,02 |
%/ °C |
|||
|
Eficiencia de salida |
≥92% |
220 V CA/carga nominal (típica) |
|||
|
≥87% |
110 VCA/Carga nominal |
||||
|
3. Puntos de alarma y protección |
|||||
|
Artículo |
Parámetro |
Unidad |
Observación |
||
|
Corte por sobretensión en la entrada del sistema |
298±5 |
VACACIONES |
Recuperación automática, punto de recuperación 290 V ± 5 V |
||
|
Protección contra sobretensión de entrada del módulo |
≥300 |
VACACIONES |
Salida 0A （ Prueba del regulador de voltaje ACSOURCE+ ） |
||
|
Corte por subtensión en la entrada del sistema |
68±5 |
VACACIONES |
Recuperación automática, punto de recuperación 136 V ± 5 V |
||
|
4. Características físicas |
|||||
|
La dimensión y el peso están sujetos al tamaño del módulo de distribución de energía y a la capacidad del módulo de energía. |
|||||

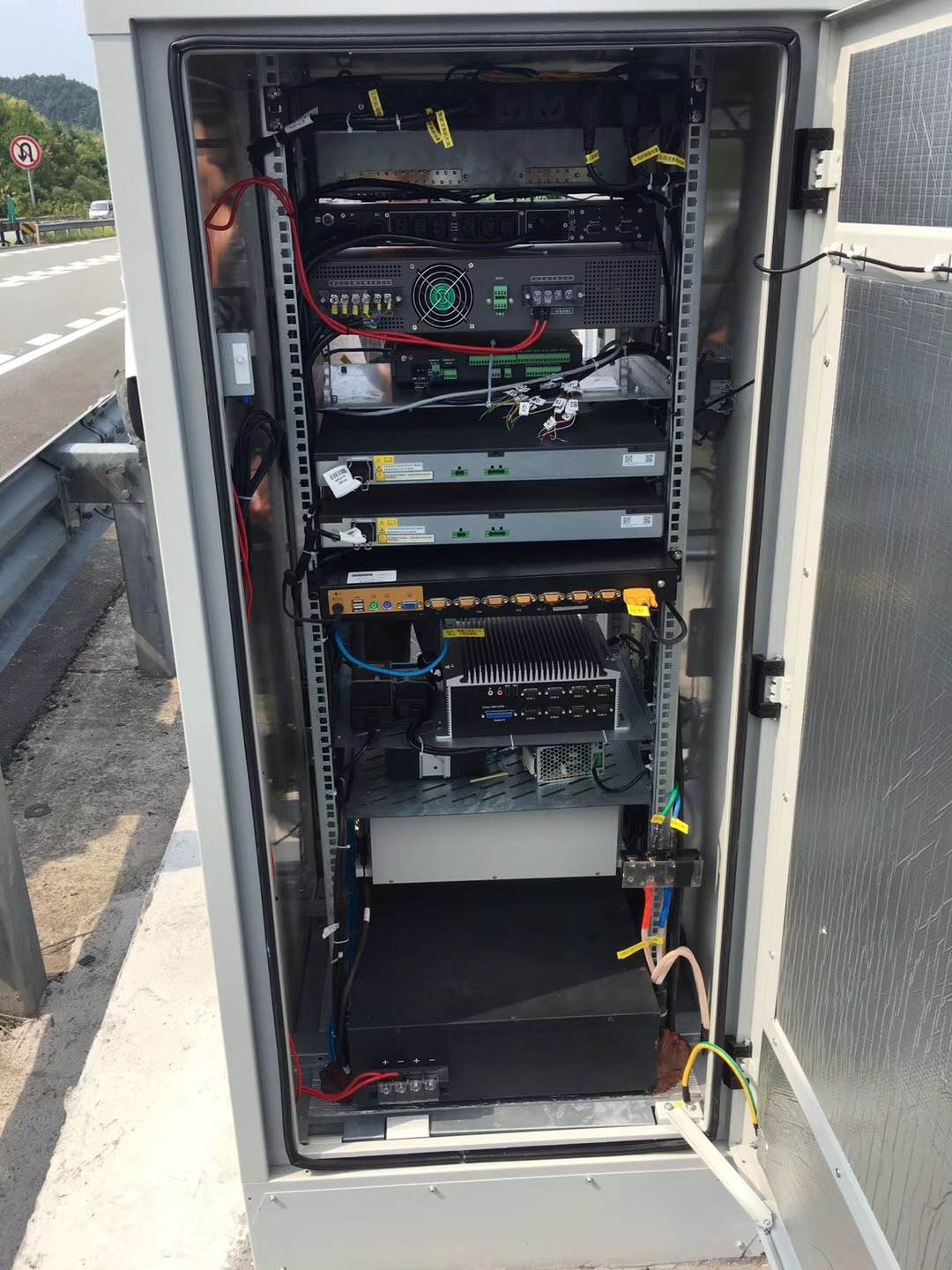

Caso de producto 1
Los usuarios utilizan Evada E4890-3U para suministrar energía a equipos de transmisión óptica, realizar la función de redundancia N+1 y mejorar la confiabilidad y estabilidad del suministro de energía.
