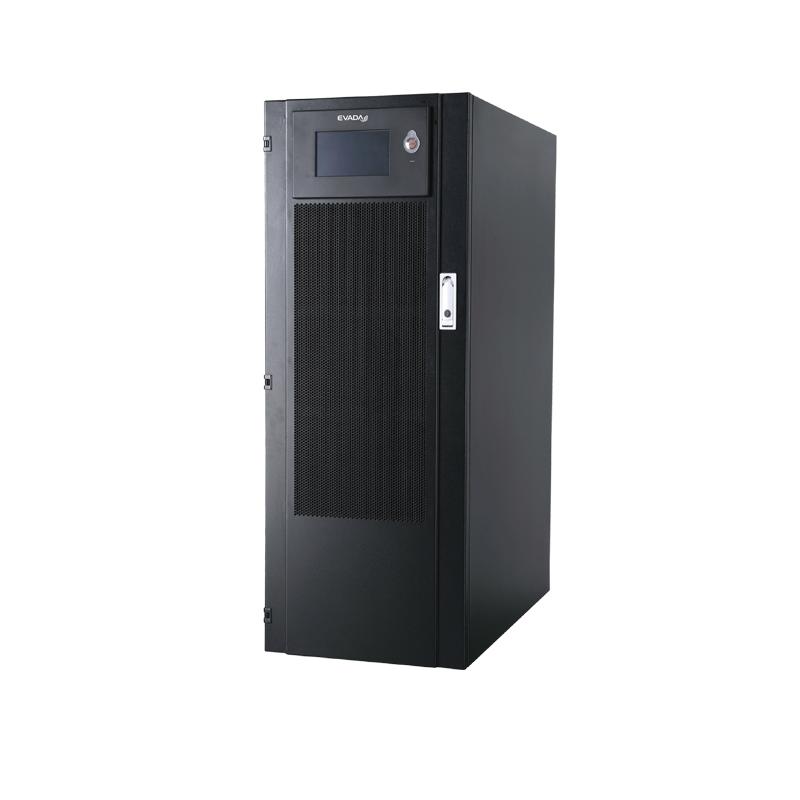

La serie Propoweress DTH 33 de doble conversión en línea es un SAI de torre trifásico 3:3 con un rango de capacidad de 10 kVA a 200 kVA. Incorpora tecnología de control DSP de vanguardia y diseño de redundancia N+X, lo que aumenta el rendimiento y la fiabilidad del sistema. Además de su facilidad de uso, ofrece un diseño humanizado con acceso frontal completo para facilitar el mantenimiento y una interfaz intuitiva. Gracias a sus características de ahorro de energía, su alto factor de potencia y su funcionamiento en modo ECO, la serie DTH es una opción rentable que se adapta a diversas industrias y aplicaciones, lo que la hace ampliamente utilizada en salas de servidores, centros de datos, centros de gestión de redes, telecomunicaciones, instrumentos de precisión, bancos, etc.
Tecnología avanzada
Amplio voltaje de entrada
Detección automática de 50/60 Hz
Corrección del factor de potencia de entrada
Procesamiento de señal digital DSP de alta velocidad de 32 bits
Función de prueba de autocarga sin cargas
Función paralela N+X
Compatible con batería de litio
Flexibilidad excepcional
Configuración de batería ajustable: 30-44 unidades
Compatible con generadores
Pantalla completa para una fácil monitorización
Función de arranque en frío
Transformador de aislamiento de salida como opcional
Rendimiento ecológico
Modo ECO para ahorrar energía
PF de entrada ≥ 0,99 al 100 % de carga

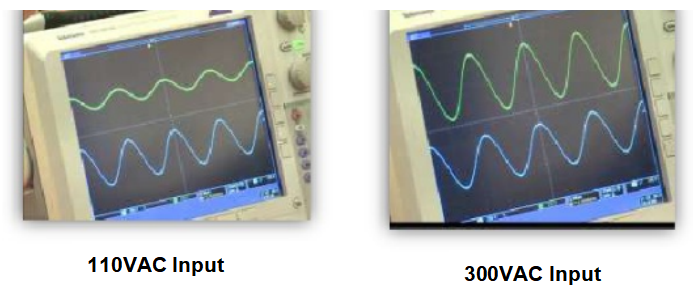

Rango de voltaje de entrada: 110-300 VCA
Rango de frecuencia de entrada: 40 Hz-70 Hz
Compatible con generadores diesel de diferentes tipos.

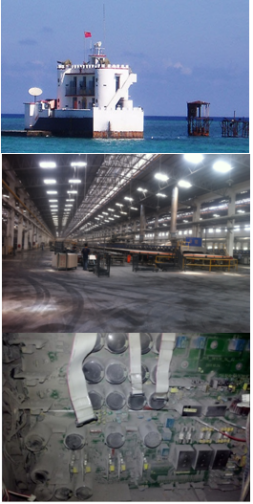

2. Adecuado para entornos severos de diferentes aplicaciones.

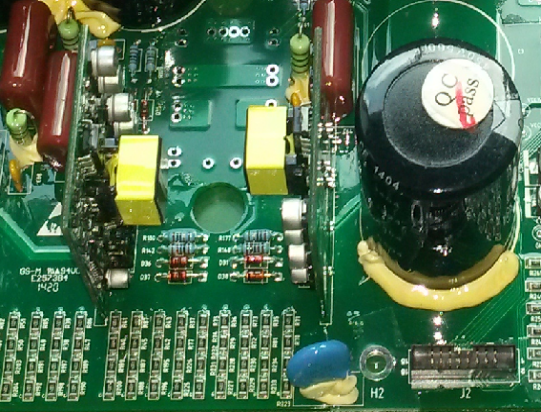

Todas las placas PCB se aplican recubiertas con pintura protectora en diversas condiciones de trabajo.

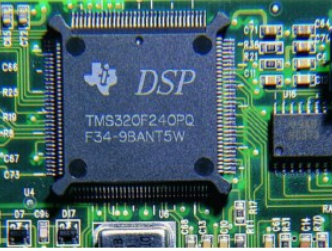

DSP de alta velocidad aplicado en el circuito principal
El DSP tiene un control de alta velocidad y alta precisión, mejorando la confiabilidad, flexibilidad y estabilidad del control del sistema.
4. Fácil mantenimiento

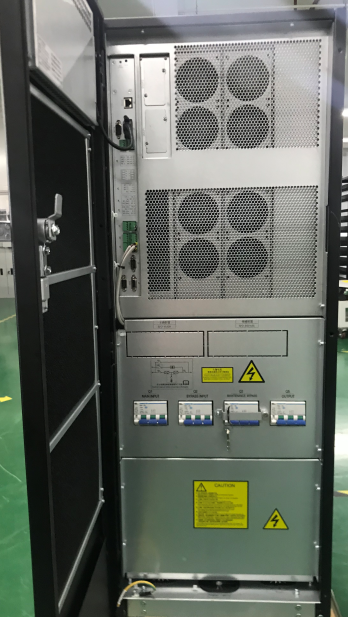

El disyuntor de entrada principal, el disyuntor de bypass, el disyuntor de salida y el disyuntor de bypass de mantenimiento están integrados. Fáciles de supervisar y mantener.

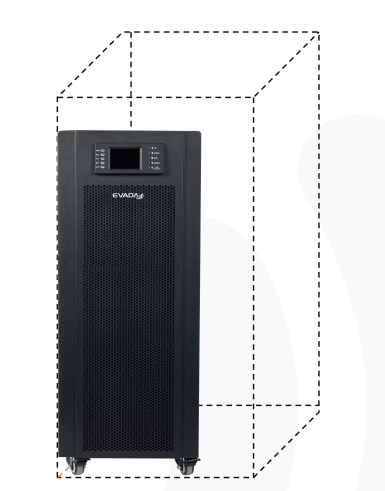

Tamaño pequeño y gran capacidad, ahorra el 75% del espacio.
Actuación
|
Modelo |
DTH33-10KS DTH33-10KL |
DTH33-20KS DTH33-20KL |
DTH33-30KS DTH33-30KL |
DTH33-40KL |
DTH33-50KL |
DTH33-60KL |
DTH33-80KL |
DTH33-100KL |
DTH33-120KL |
DTH33-160KL |
DTH33-200KL |
|
|
Capacidad |
10 kVA |
20 kVA |
30 kVA |
40 kVA |
50 kVA |
60 kVA |
80 kVA |
100 kVA |
120 kVA |
160 kVA |
200 kVA |
|
|
Aporte |
||||||||||||
|
Voltaje nominal |
380 V CA (trifásica + N) |
|||||||||||
|
Rango de voltaje |
304 V CA ～ 478 V CA （ voltaje de línea ） carga completa ； 304 V CA ～ Carga de 228 V CA (voltaje de línea) reducida linealmente del 100 % al 80 % |
|||||||||||
|
Rango de frecuencia |
40 Hz ~ 70 Hz |
|||||||||||
|
Factor de potencia |
≥ 0,99 al 100 % de carga ； ≥ 0,98 al 50 % de carga |
|||||||||||
|
Distorsión armónica total |
Distorsión armoniosa (THDi) ＜ 3 %（ Carga lineal del 100% ）; Distorsión armoniosa (THDi) ＜ 5 %（ Carga 100% no lineal ） |
|||||||||||
|
Salida del inversor |
||||||||||||
|
Voltaje de salida |
380/400/415 V CA (trifásica + N) ； 220/230/240 V CA (fase + N) |
|||||||||||
|
Precisión del voltaje |
±1 ％ @carga equilibrada ； ±5 ％ @desequilibrado |
|||||||||||
|
Distorsión de la forma de onda de voltaje |
distorsión armónica total (THDu) ≤ 2 %（ Carga lineal del 100% ）; THDu≤4 %（ carga no lineal ） |
|||||||||||
|
Factor de potencia |
0.9 （ 1 opcional ） |
|||||||||||
|
Rango de frecuencia (rango de sincronización) |
±2 Hz （ configurable) ； ±0,5 Hz 、 ±1 Hz 、 ±3 Hz （ configurable ） |
|||||||||||
|
Rango de frecuencia (modo batería) |
50 Hz ± 0,1 Hz o 60 Hz ± 0,1 Hz |
|||||||||||
|
Sobrecarga |
＜ 105 %, largo g correr; ＜ 110 %, 6 0 min; 110 ～ 125 ％ tasa carga d ， loa d 10 min; ＞ 125 ～ 150 ％ tasa carga d ， carga 1 minuto; ＞ 150 %, 200 ms |
|||||||||||
|
Factor de cresta |
3:1(máximo) |
|||||||||||
|
Traspuesta Tiempo |
Batería de alimentación principal |
0 ms |
||||||||||
|
Bypass del inversor |
1 ms (falla de bloqueo de fase, se produce una interrupción de <2 ms) |
|||||||||||
|
Inversor ECO |
<2 ms |
|||||||||||
|
Eficiencia |
||||||||||||
|
Modo inversor |
≥95% |
|||||||||||
|
Modo ECO |
≥99% |
|||||||||||
|
Batería |
||||||||||||
|
Tipo |
Plomo ácido o litio |
|||||||||||
|
Número |
32 ； 30 ~ 44 （ ±15~±22 ） (configurable) |
|||||||||||
|
Corriente de carga |
Capacidad* 15%/N/12 （ N=±15-22 ） |
|||||||||||
|
Voltaje de carga |
± 13,65 Vcc * N ± 1% （ N=±15-22 ） |
|||||||||||
|
Físico |
||||||||||||
|
Tamaño AnxPrxAl (mm) |
280 x 685 x 725 |
780 x 425 x 1200 |
960 x 600 x 1600 |
960 x 600 x1600/2000 |
1010x600x2000 |
|||||||
|
Peso neto (kg) |
116 |
141 |
166 |
285 |
310 |
360 |
460 |
|||||
|
Ambiente |
||||||||||||
|
Temperatura de trabajo |
La vida útil de la batería de 0 a 40 °C se acortará cuando la temperatura sea > 25 °C. |
|||||||||||
|
Humedad relativa |
0~95% sin condensación |
|||||||||||
|
Altitud |
1000 metros sin reducción de potencia, >1000 metros reducción de potencia del 1 % por cada 100 metros de subida |
|||||||||||
|
Ruido |
≤60dB (A) a 1 metro |
|||||||||||
|
Gestión |
||||||||||||
|
RS-232/RS-485 inteligente |
Compatible con Windows® 2000/2003/XP/Vista/2008 、 Windows® 7/8/10 、 Linux y MAC |
|||||||||||
|
SNMP opcional |
Admite la gestión de energía mediante el administrador SNMP y el navegador web |
|||||||||||

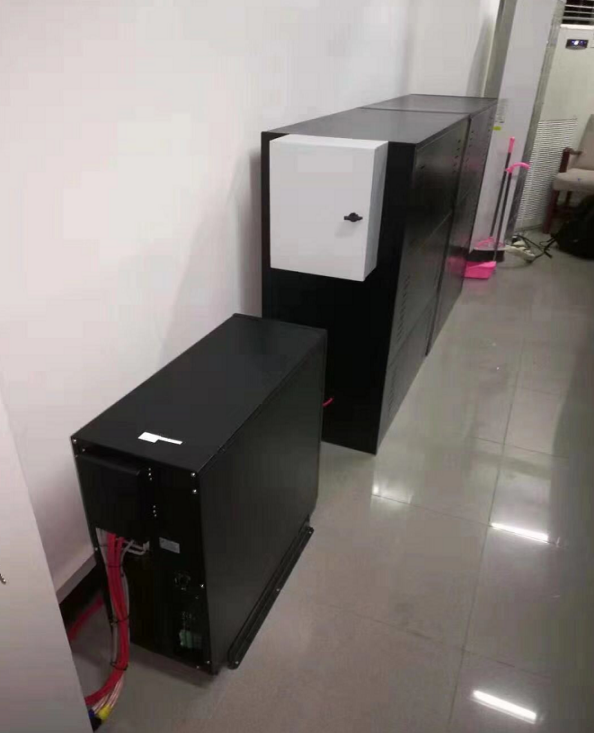

Caso de producto 1
Caso en una oficina de seguridad pública en la provincia de Shaanxi
Modelo Propoweress: DTH33-30KL
Cargas ： Sala del centro de datos
