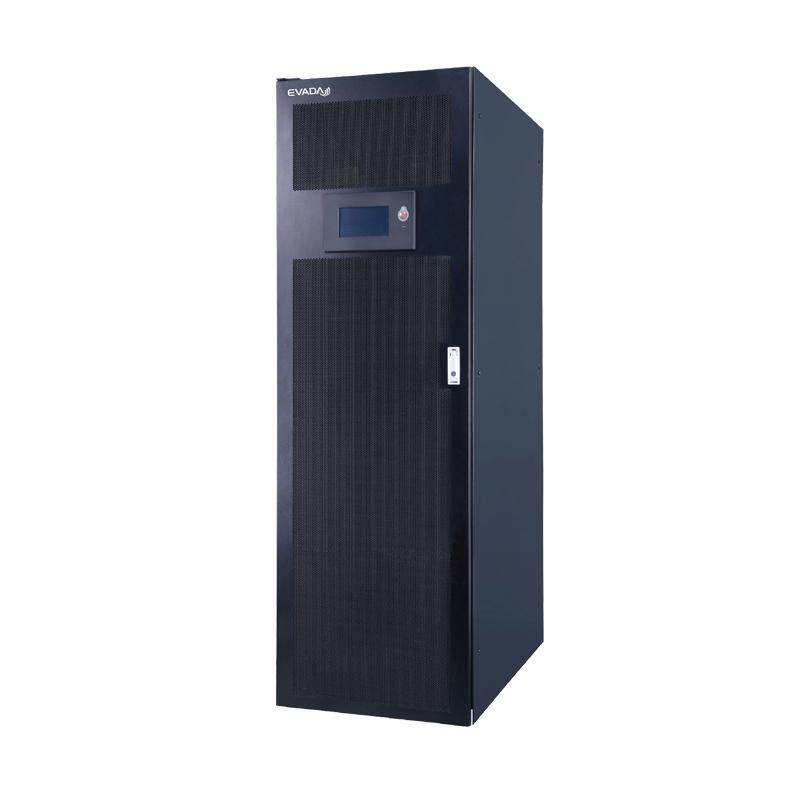

SERIE HQ-M （ SAI MODULARES 20KVA-200KVA ）
Rango de potencia: 20-200 kVA
Tensión nominal: 380 V CA/400 V CA/415 V CA 3P+N+PE
Frecuencia nominal: 50/60 Hz
Descripción del producto: Doble conversión, Diseño modular
Redundancia: diseño de redundancia 6+1 o 10+2
PAG F: Salida PF=1
1. HQ-M UPS ofrece múltiples características robustas para minimizar los riesgos y hacer que los clientes estén satisfechos.
2. Con una eficiencia del sistema de hasta el 96%, el UPS HQ-M ofrece al cliente bajos gastos operativos.
3. Con la disponibilidad de 20/25 módulos, los clientes pueden realizar una configuración flexible con una capacidad de sistema de 20 a 300 KVA.
4. Equipado con interfaces hombre-máquina inteligentes, el HQ-M se adapta a todo tipo de requisitos de aplicación.
R confiable
( Diseño de redundancia 6+1/10+2)

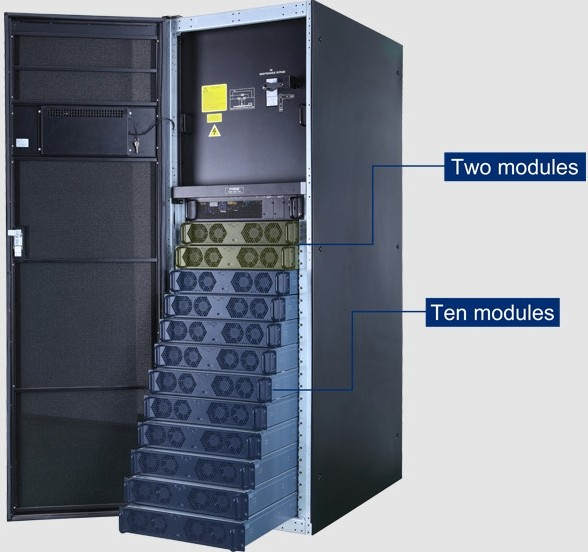

Diseño de redundancia del módulo de potencia N + X, el sistema puede proporcionar hasta un 20% de capacidad de redundancia con una carga del 100%, alcanzando el nivel más alto de disponibilidad de rack Clase B
200kva = (10+2)*módulos de 20kva.
300 kVA = (6+1)*50 kVA módulos

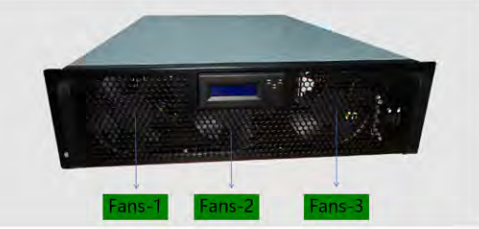

(Diseño de redundancia para ventiladores)
El diseño de redundancia del ventilador de regulación de velocidad inteligente no afectará el uso de todo el módulo debido a la anomalía de un solo ventilador.

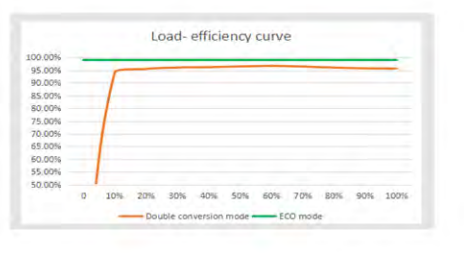

( Alta eficiencia en modo de doble conversión)
La eficiencia del sistema alcanza el 96%: el consumo energético y los costes operativos se reducen en más del 15% anual. Una alta eficiencia reduce significativamente los costes operativos y permite ahorrar en refrigeración.
Flexible

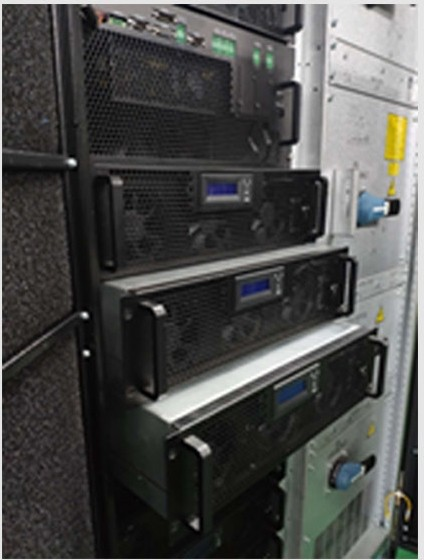

( Diseño de módulo totalmente intercambiable en caliente)
El sistema admite la implementación gradual y la expansión de la capacidad según demanda para reducir el costo de inversión inicial.
clientes.
Tanto el módulo de derivación como el módulo de alimentación admiten la conexión en caliente en línea, la operación es fácil y segura, y el MTTR es
menos de 5 minutos

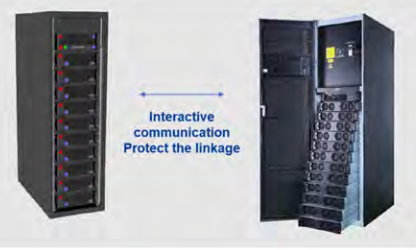

Inteligente

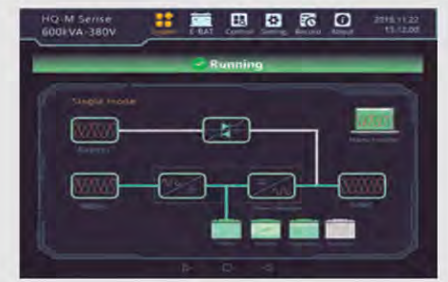

( Pantalla táctil para control visual)
Pantalla táctil a color de 10 pulgadas, pantalla gráfica y abundantes funciones disponibles.
La página principal muestra directamente el estado de funcionamiento actual. Se puede consultar toda la información de funcionamiento de cada componente.
de la pantalla.
|
METRO modelo |
Cuartel general - METRO 60 |
Cuartel general - METRO 120 |
Cuartel general - METRO 200 |
Cuartel general - METRO 300 |
|
|
|
Capacidad nominal idad |
60 kVA |
1 20 kVA |
200k Virginia |
300 kV A |
|
|
|
Módulo de potencia el Capacidad |
|
20 kVA /2 |
5 KVA |
|
|
|
|
Aporte |
|
|||||
|
Alambrado Método |
3 P hase + norte + Educación física |
|
||||
|
Voltaje nominal mi |
380/400 /415 V CA (línea a línea) |
|
||||
|
Frecuencia nominal fluidez |
50/60 horas z |
|
||||
|
Voltaje Rango |
304 VACACIONES ~ 478 V CA ( línea-línea ) carga completa ； 304 V CA ~ 228 V CA (línea a línea) Reducción de carga lineal del 100 % al 80 % |
|
||||
|
Frecuencia Rango |
40 Hz ~ 70 Hz |
|
||||
|
Poder Fa médico |
>0,99 |
|
||||
|
Distorsión armónica total |
Distorsión armónica total ＜ 3 ％ ( lineal lleno carga ); Distorsión armónica total ＜ 5 ％ ( no - lineal lleno carga ) |
|
||||
|
Bypa ss |
|
|||||
|
Voltaje nominal mi |
380/400 /415 V CA (voltaje de línea) |
|
||||
|
Voltaje Rango |
Ajuste de fábrica -20% ~ +15% ； ajustable, superior l imitar :+10%,+15%,+20%,+25% ； más bajo límite :-10%,-15%, -20%, -30%,-40% |
|
||||
|
Frecuencia Rango |
Frecuencia nominal 50/60Hz ； El rango de frecuencia se puede configurar ±1H z ， ±3 Hz ， ±5 Hz |
|
||||
|
Sobre carga Capacidad |
110% para largo correr ； >150% durante 200 ms |
|
||||
|
Murciélago tery |
|
|||||
|
Volumen de la batería etiqueta |
±192 VCC ( 360 ~ 528 VCC ； 30 ~ 44 bloques configurables ， configuración de fábrica 32 bloques ) |
|
||||
|
Cargar ng Capacidad |
15%* de capacidad total ciudad |
|
|
|||
|
Voltaje Exactitud |
±1% |
|
||||
|
Oh salida |
|
|||||
|
Voltaje nominal mi |
380 V /400 V/415V(línea-línea) |
|
||||
|
Frecuencia nominal fluidez |
50/60 horas z |
|
||||
|
Poder Fa médico |
1 |
|
||||
|
Voltaje Exactitud |
≤±1 .0% a carga equilibrada ； ≤±5,0 % a carga desequilibrada |
|
||||
|
Frecuencia Ac curato |
50/6 0 Hz ± 0,01 % |
|
||||
|
Frecuencia y Seguimiento Rango |
Configurable ， ±0,5 Hz ~ ±5 Hz; configuración de fábrica ±3 Hz |
|
||||
|
Distorsión armónica total |
Distorsión armónica total ≤2% (100% carga lineal),THDu≤4%(carga no lineal) |
|
||||
|
T tres - fase Fase Exactitud |
120°±1° |
|
||||
|
Cre calle Factor |
3 :1 |
|
||||
|
Overlo anuncio |
＜ 105 %, largo plazo ； ＜ 110 %, 60 minutos ； 110 ~ 125 %, 10 minutos ； ＞ 125 ~ 150 %, 1 minuto ； ＞ 150 %, 200 ms |
|
||||
|
Sistema metro |
|
|||||
|
Sistema metro Eficiencia |
≥96% en modo de doble conversión ， ≥98% en modo ECO |
|
||||
|
Dis jugar |
Pantalla táctil + LED |
|
||||
|
Wisconsin anillo |
Soporte superior e inferior |
Arriba en |
|
|||
|
Standa rd |
CEI 62040-1-1; CEI 620 40-2; IEC62040-3 |
|
||||
|
Protección norte Clase |
Propiedad intelectual 2 0 |
|
||||
|
Protección del alimentador sección |
Estándar : aislando cambiar , opcional : fusible |
|
||||
|
Comunicación catión |
RS 232/ RS 485/ Modbus / SNMP ( opcional ) / contacto seco (opcional) |
|
||||
|
Opcional yo |
Polvo - prueba neto , iluminación protección módulo , Libras cable , Componentes a prueba de terremotos, sensor de temperatura y humedad |
|
||||
|
Laboral Condición |
Temperatura ： 0 ~ 40 °C; humedad ： 0~95% (sin condensación) |
|
||||
|
Ruido mi |
<60 dB @1 metro |
|
||||
|
A altitud |
<1000 metros , Sin reducción de potencia, ＞ 1000 metros, reduciendo un 1% si se incrementa cada 100 metros |
|
||||
|
Cabina el Tipo |
4 Módulos |
7 módulos les |
12 meses dulces |
|
||
|
S izar |
|
|||||
|
Sistema An x Pr x Al (m metro ) |
60 0 x 890 x 1200 |
600 x 960 x 1600 |
60 0 x 1010 x 2000 |
|
||
|
Módulo Ancho x Profundidad x Alto (mm) |
440 x 690 x 86 ( 2U ) |
|||||
|
O ocho |
|
|||||
|
Sistema tema ( kilogramo ) |
1 40 |
1 85 |
250 |
270 |
|
|
|
Módulo(k gramo ) |
2 5 |
|
||||
Caso de producto 1

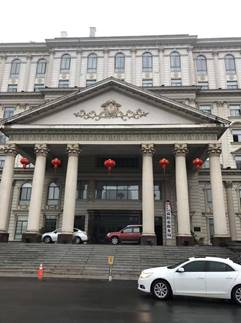

Administración Estatal de Impuestos de Yiyang
La Administración Estatal de Impuestos de la Ciudad de Yiyang es responsable de la recaudación y gestión de los ingresos fiscales nacionales dentro del ámbito de la Ciudad de Yiyang, y de mantener el orden económico fiscal dentro del ámbito de esta ciudad de acuerdo con la ley; proporciona una sólida garantía financiera para el despegue económico local y el desarrollo social de Yiyang. La Administración Estatal de Impuestos de Yiyang avanzará con una nueva mirada, explorará e innovará, y contribuirá con nueva fuerza a la construcción de un impuesto nacional armonioso y un Yiyang armonioso.
La serie modular HQ-M de Propoweress proporciona garantía de energía para la sala de máquinas en el tercer piso de la Administración Estatal de Impuestos de Yiyang.
