Montaje en rack de 19', doble conversión en línea. Rango de potencia del sistema: 20 kVA - 150 kVA, módulo de potencia de 20 kVA/25 kVA con altura de 2 U. Factor de potencia de salida: 1.
Aplicación: Finanzas, telecomunicaciones, educación, hospitales, transporte y otros dispositivos de red, centros de datos.
Confiable: Adopte el diseño DSP 1 + 1 para mejorar el funcionamiento del sistema y la velocidad de respuesta.
Eficiente: La eficiencia del sistema es tan alta como 96%; Alta relación de densidad de potencia, altura 2U para módulos.
Flexible: Permitiendo que 2/4/6 módulos*20/25KVA logren diferentes capacidades para el sistema;
S implementar: Diseño de instalación embebido para gabinetes estándar de 19 pulgadas; integrado con los módulos de distribución de energía, baterías, monitoreo en un solo gabinete desde 20KVA hasta 150KVA.
Actuación
|
Modelo |
HQ-MR40/20 |
HQ-MR80/20 |
HQ-MR100/25 |
HQ-MR125/25 |
HQ-MR150/25 |
|
Capacidad nominal |
40 kVA |
80 kVA |
100 kVA |
125 kVA |
150 kVA |
|
Capacidad del módulo de potencia |
20 kVA |
20 kVA |
25 kVA |
25 kVA |
25 kVA |
|
Aporte |
|||||
|
Método de cableado |
Trifásico+N+PE |
||||
|
Voltaje nominal |
380/400/415 V CA (línea a línea) |
||||
|
Frecuencia nominal |
50/60 Hz |
||||
|
Rango de voltaje |
304 V CA ～ 478 V CA （ línea-línea ） carga completa ； 304 V CA ～ Reducción de carga de 228 V CA (línea a línea) linealmente del 100 % al 80 % |
||||
|
Rango de frecuencia |
40 Hz ~ 70 Hz |
||||
|
Factor de potencia |
>0,99 |
||||
|
Distorsión armónica total |
Distorsión armoniosa (THDi) ＜ 3 %（ carga completa lineal ）; Distorsión armoniosa (THDi) ＜ 5 %（ carga completa no lineal ） |
||||
|
Derivación |
|||||
|
Voltaje nominal |
380/400/415 VCA (voltaje de línea) |
||||
|
Rango de voltaje |
Ajuste de fábrica -20% ～ +15% ； configurable, límite superior: +10%, +15%, +20%, +25% ； límite inferior: -10%, -15%, -20%, -30%, -40% |
||||
|
Rango de frecuencia |
Frecuencia nominal 50/60Hz ； El rango de frecuencia se puede configurar ±1 Hz ， ±3 Hz ， ±5 Hz |
||||
|
Capacidad de sobrecarga |
110% para carreras largas ； >150% durante 200 ms |
||||
|
Batería |
|||||
|
Voltaje de la batería |
±192 VCC （ 360 ～ 528 VCC ； 30 ～ 44 bloques configurables ， El valor predeterminado es 32 bloques ） |
||||
|
Capacidad de carga |
15%* de capacidad de potencia total |
||||
|
Precisión del voltaje |
±1% |
||||
|
Producción |
|||||
|
Voltaje nominal |
380 V/400 V/415 V (línea a línea) |
||||
|
Frecuencia nominal |
50/60 Hz |
||||
|
Factor de potencia |
1 |
||||
|
Precisión del voltaje |
≤±1,0 % a carga equilibrada ； ≤±5,0 % a carga desequilibrada |
||||
|
Precisión de frecuencia |
50/60 Hz ± 0,01 % |
||||
|
Rango de seguimiento de frecuencia |
Configurable ， ±0,5 Hz ~ ±5 Hz; ±3 Hz |
||||
|
Distorsión armónica total |
THDu≤2% (carga lineal al 100%), THDu≤4% (carga no lineal) |
||||
|
Precisión de fase trifásica |
120°±1° |
||||
|
Factor de cresta |
3:1 |
||||
|
Sobrecarga |
＜ 105 %, largo plazo ； ＜ 110 %, 60 minutos ； 110 ～ 125 %, 10 minutos ； ＞ 125 ～ 150 %, 1 minuto ； ＞ 150 %, 200 ms |
||||
|
Sistema |
|||||
|
Eficiencia del sistema |
95% en modo de doble conversión ， ≥98% en modo ECO |
||||
|
Mostrar |
Pantalla táctil LCD |
||||
|
Alambrado |
Soporte inferior en |
||||
|
Idioma |
Chino, inglés; opcional: ruso, italiano, español, alemán, etc. |
||||
|
Clase de protección |
IP20 |
||||
|
Comunicación |
Tarjeta RS232/RS485/SNMP （ opcional ） / contacto seco (opcional) |
||||
|
Condiciones de trabajo |
Temperatura ： 0~40 °C; humedad ： 0~95% (sin condensación) |
||||
|
Ruido |
<60dB a 1 metro |
||||
|
Altitud |
<1000 metros, reducción de potencia, ＞ 1000 metros, reduciendo un 1% si se incrementa cada 100 metros |
||||
|
Tipo de gabinete |

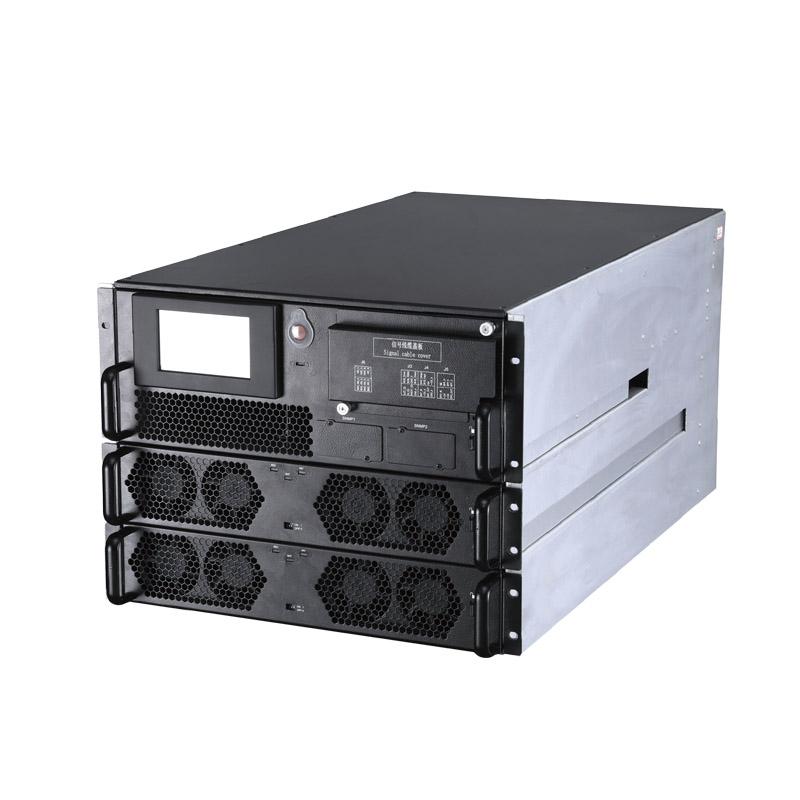

2 módulos |

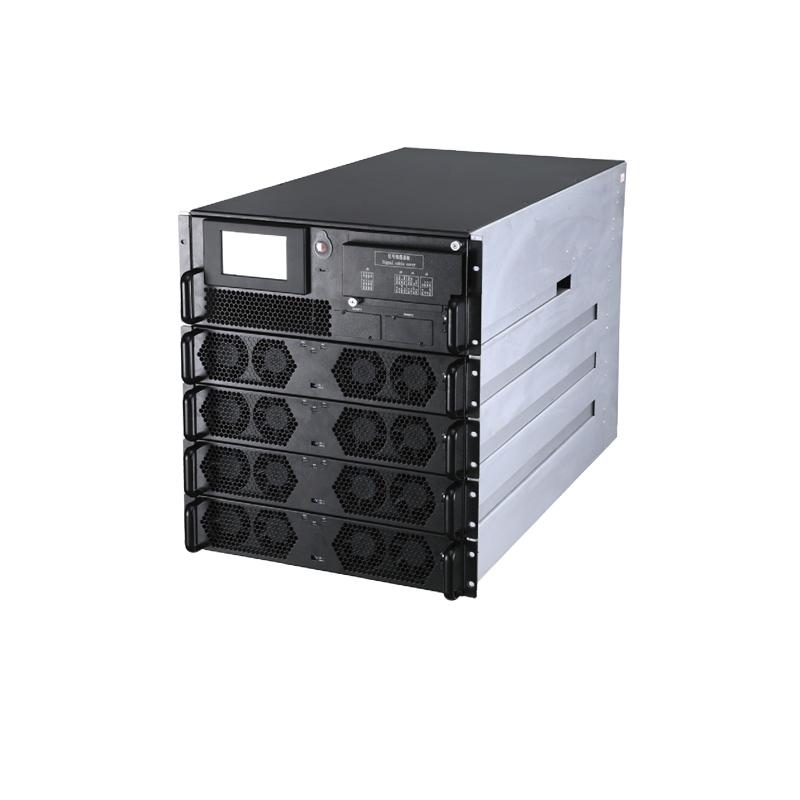

4 módulos |

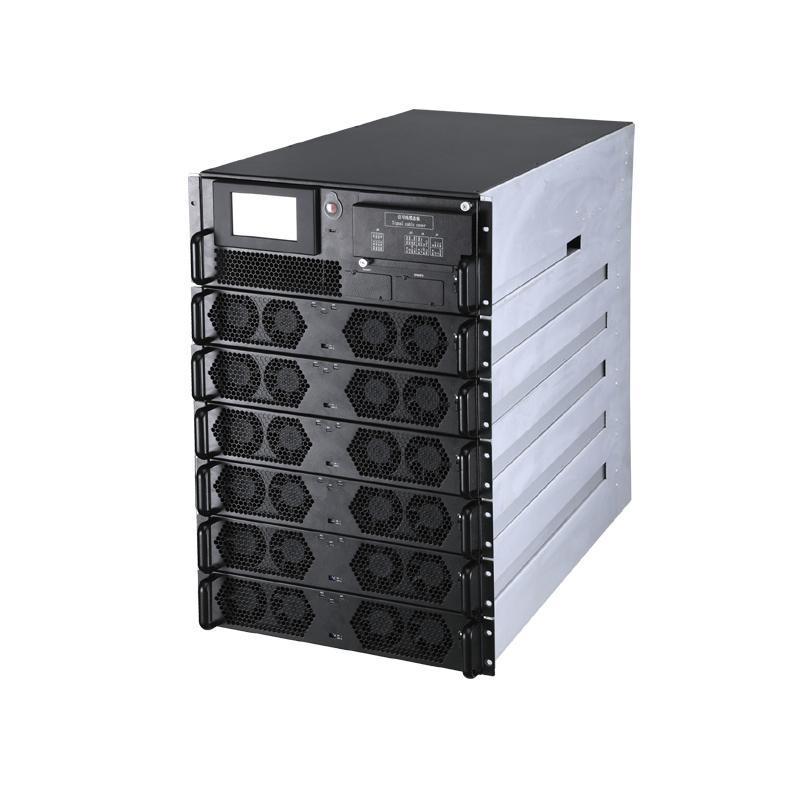

6 módulos |
||
|
Tamaño |
|||||
|
Sistema m An x Pr x Al (mm) |
482,6 x 800 x 353,2 (8U) |
482,6 x 800 x 531 (12U) |
482,6 x 900 x 800 (18U) |
||
|
Módulo y Ancho x Profundidad x Alto (mm) |
440 x 690 x 86 (2U) |
||||
|
Peso |
|||||
|
Sistema (kg) ） |
37 |
47 |
72 |
||
|
Módulo (kg) ） |
25 |
||||
*Las especificaciones están sujetas a cambios sin previo aviso.
