Rango de potencia: 50-500 kVA
Tensión nominal: 380 V CA/400 V CA/415 V CA 3P+N+PE
Frecuencia nominal: 50/60 Hz
Descripción del producto: Doble conversión, Diseño modular
Redundancia: diseño de redundancia 6+1 o 10+2
D Pantalla: Pantalla LCD táctil a color de 10''
PAG F: Salida PF=1
1. HQ-M UPS ofrece múltiples características robustas para minimizar los riesgos y satisfacer a los clientes.
2. Con una eficiencia del sistema de hasta el 96,5 %, el UPS HQ-M ofrece al cliente unos gastos operativos bajos.
3. Con la disponibilidad de 50/60 módulos, los clientes pueden realizar una configuración flexible con una capacidad de sistema de 300 a 1200 KVA.
4. Equipado con interfaces hombre-máquina inteligentes, el HQ-M se adapta a todo tipo de requisitos de aplicación.
R confiable

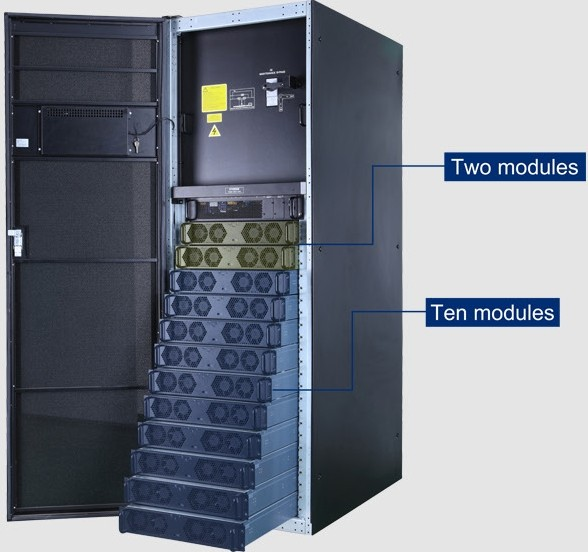

( Diseño de redundancia 6+1/10+2)
Diseño de redundancia del módulo de potencia N + X, el sistema puede proporcionar hasta un 20% de capacidad de redundancia con una carga del 100%, alcanzando el nivel más alto de disponibilidad de rack Clase B
200kva = (10+2)*módulos de 20kva.
500 kVA = (10+2)*módulos de 50 kVA
300 kVA = (6+1)*50 kVA módulos

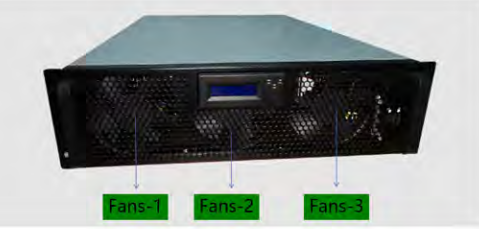

( Diseño de redundancia para ventiladores)

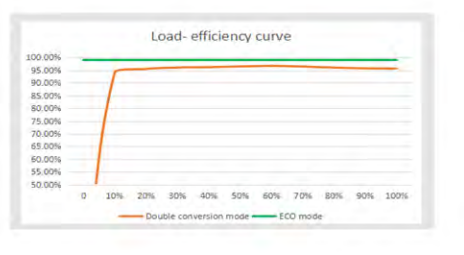

Eficiencia
(Alta eficiencia en modo de doble conversión)
(Diseño de módulo totalmente intercambiable en caliente)
El sistema admite la implementación gradual y la expansión de la capacidad según demanda para reducir el costo de inversión inicial de los clientes.
Tanto el módulo de derivación como el módulo de potencia admiten conexión en caliente en línea, la operación es fácil y segura, y el MTTR es inferior a 5 minutos.
Inteligente

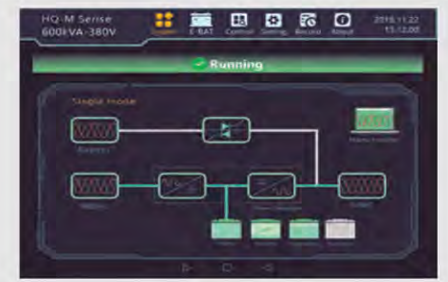

(Pantalla táctil para control visual)
La página principal muestra directamente el estado de funcionamiento actual. Se puede consultar toda la información de funcionamiento de cada componente desde la pantalla.

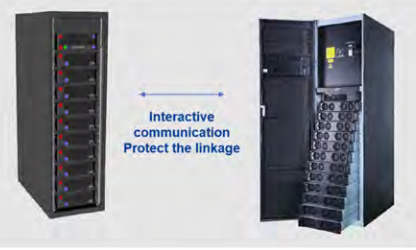

El UPS puede interactuar con el sistema BMS de la batería de litio en tiempo real para lograr la gestión inteligente y la vinculación del UPS a la batería y evitar que la batería se salga de control.
|
METRO modelo |
Cuartel general - METRO 300/50 |
Cuartel general - METRO 500/50 |
Cuartel general - METRO 600/60 |
Cuartel general - METRO 840/60 |
Cuartel general - METRO 1000/50 |
Cuartel general - METRO 1200/60 |
|
|
Capacidad nominal idad |
300 kV A |
500 kV A |
600 kV A |
840 kV A |
1000 kV A |
1200 kV A |
|
|
Módulo de potencia el Capacidad |
50 kVA |
60 kVA |
50 kVA |
60 kVA |
|||
|
Aporte |
|||||||
|
Alambrado Método |
3 P hase + norte + Educación física |
||||||
|
Voltaje nominal mi |
380/400 /415 V CA (línea a línea) |
||||||
|
Frecuencia nominal fluidez |
50/60 horas z |
||||||
|
Voltaje Rango |
304 V CA ~ 478 V CA ( línea-línea ) carga completa ； 304 V CA ~ 228 V CA ( línea - línea ) carga reducción de potencia linealmente de 100% a 80% |
||||||
|
Frecuencia Rango |
40 Hz ~ 70 Hz |
||||||
|
Poder Fa médico |
>0,99 |
||||||
|
Distorsión armónica total |
Distorsión armónica total ＜ 3 ％ ( lineal lleno carga ); Distorsión armónica total ＜ 5 ％ ( no - lineal lleno carga ) |
||||||
|
Bypa ss |
|||||||
|
Voltaje nominal mi |
380/400 /415 V CA (voltaje de línea) |
||||||
|
Voltaje Rango |
Ajuste de fábrica -20% ~ +15% ； ajustable, superior l imitar :+10%,+15%,+20%,+25% ； más bajo límite :-10%,-15%, -20%, -30%,-40% |
||||||
|
Frecuencia Rango |
Configurable ( ±1 Hz ， ±3 Hz ， ±5 Hz) |
||||||
|
Sobre carga Capacidad |
110% para largo correr ,＞ 150% para 200 ms |
||||||
|
Murciélago tery |
|||||||
|
Volumen de la batería etiqueta |
±192 VCC ( 384 ~ 528 VCC ； 32 ~ 44 bloques configurables ， configuración de fábrica 32 bloques ) |
||||||
|
Cargar ng Capacidad |
15%* de capacidad total ciudad |
||||||
|
Voltaje Exactitud |
±1% |
||||||
|
Oh salida |
|||||||
|
Voltaje nominal mi |
380 V /400 V/415V(línea-línea) |
||||||
|
Poder Fa médico |
1 |
||||||
|
Frecuencia nominal fluidez |
50/6 0 Hz |
||||||
|
Voltaje Exactitud |
≤±1 .0% a carga equilibrada ； ≤±5,0 % a carga desequilibrada |
||||||
|
Frecuencia Ac curato |
50/6 0 Hz ± 0,01 % |
||||||
|
Frecuencia y Seguimiento Rango |
Configurable ， ±0,5 Hz ~ ±5 Hz; configuración de fábrica ±3 Hz |
||||||
|
Distorsión armónica total |
Distorsión armónica total ≤2% (100% carga lineal),THDu≤4%(carga no lineal) |
||||||
|
T tres - fase Fase Exactitud |
120°±1° |
||||||
|
Cre calle Factor |
3 :1 |
||||||
|
Overlo anuncio |
＜ 105 %, largo plazo ； ＜ 110 %, 60 minutos ； 110 ~ 125 %, 10 minutos ； ＞ 125 ~ 150 %, 1 minuto ； ＞ 150 %, 200 ms |
||||||
|
Sistema metro |
|||||||
|
Eficiencia |
96,5% @ modo de doble conversión |
||||||
|
Dis jugar |
Súper grande color tocar pantalla +LED |
||||||
|
Wisconsin anillo |
Soporte superior e inferior |
||||||
|
Standa rd |
CEI 62040-1-1; CEI 620 40-2; IEC62040-3 |
||||||
|
Protección norte Clase |
Propiedad intelectual 2 0 |
||||||
|
Opcional yo |
SNMP tarjeta 、 Modbus tarjeta 、 paralelo componentes , Componentes de protección contra rayos, red a prueba de polvo, LBS, contacto seco editable |
||||||
|
Laboral Condición |
Temperatura ： 0~40 °C; humedad ： 0~95% (sin condensación) |
||||||
|
Ruido mi |
＜ 65 dB a 1 metro |
||||||
|
A altitud |
<1000 metros , Sin reducción de potencia, ＞ 1000 metros, reduciendo un 1% si se incrementa cada 100 metros |
||||||
|
Cabina el Tipo |
6+1 M módulos |
10+ 2 módulos |
12 meses dulces |
14 meses dulces |
20 Módulos |
20 Módulos |
|
|
S izar |
|||||||
|
Sistema An x Pr x Al (m metro ) |
60 0 x 1100 x 2000 |
1000 incógnita 1100 x 2000 |
1600 x 900 incógnita 2000 |
2 000 x 1100 x 2000 |
|||
|
Módulo Ancho x Profundidad x Alto (mm) |
440 incógnita 720 incógnita 130 ( 3U) |
||||||
|
O ocho |
|||||||
|
Sistema tema ( kilogramo ) |
250 |
500 |
530 |
9 80 |
1100 |
1180 |
|
|
Módulo(k gramo ) |
|
3 8 |
|
||||

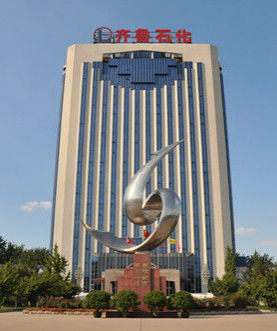

Caso de producto 1
Qilu Petrochemi
Módulo UPS serie HQ-M 250, el producto para salas de computadoras de Pro-poderes El centro de datos de energía de nuestra empresa proporciona una garantía de suministro de energía confiable para la sala de computadoras del centro de datos de Qilu Petrochemical.
